I. Introduction

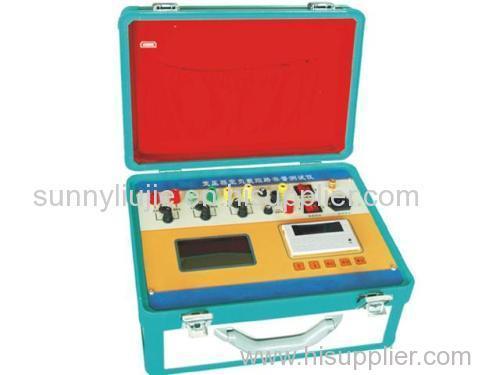

GDKZ-IV Vacuity of Arc Chute Test Set  adopts computer to conduct the synchronous control and data collecting processing, it enables the site test sensitivity of vacuum degree in arc extinguish chamber reach 10-4—10-1Pa. The most conspicuous characteristics is that it adopts the new type exciting winding and data processing method, and realizes the un-dismantling measuring of vacuum degree.

GDKZ-IV Vacuity of Arc Chute Test Set has the characteristics of convenient usage, simple operation, undismantling measuring and high precision; it is a practical test device and is widely used in the departments that use vacuum switch such as electric power, iron and steel, petrochemical, textile, coal and railway.

II. Performance index

1. Test objective: Various types of vacuum switch tubes.

2. Test method: It adopts the new type exciting winding to conduct undismantling measuring of vacuum switch tubes.

3. Scope of application: The device is one machine multi-purpose type; it can measure various types of vacuum switch.

4. Scope of test: 10-4_10-1Pa.

5. Accuracy in measurement: 10-4_10-3Pa, 25%.

10-3_10-2Pa, 20%.

              10-2_10-1Pa, 15%.

6. Test the vacuum tube spacing at vacuum degree: normally used spacing.

7. Use environment: -20°C---40°C.

8. Main engine weight: 15kg.

9. Exterior dimension: 420X320X280(mm).

    280mm3,Weight:15kg
